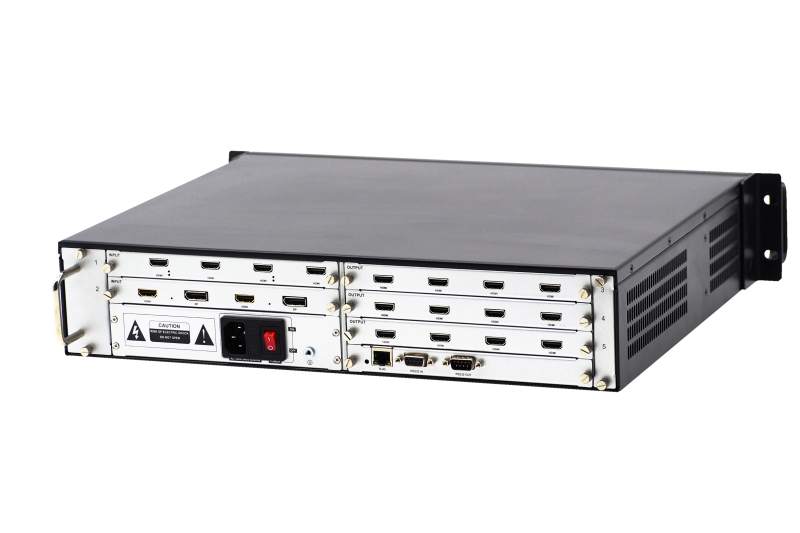

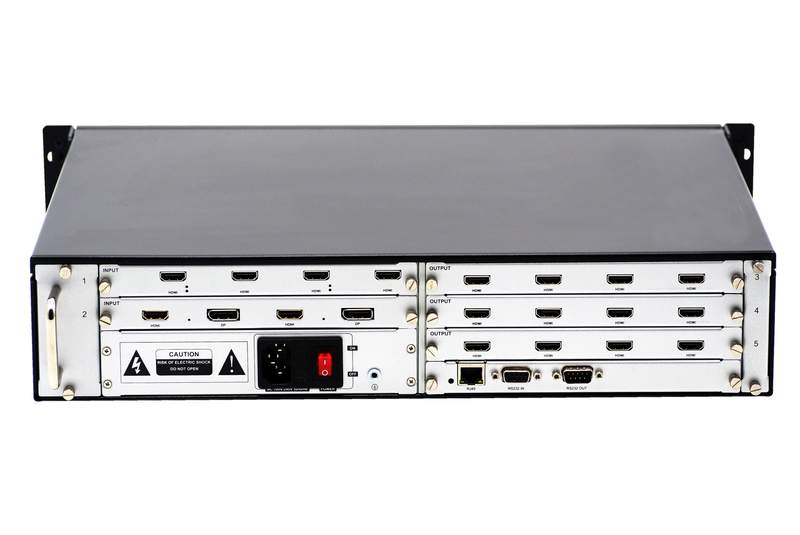

液晶拼接处理器（LCD拼接处理器）是一款专门针对液晶电视、超窄边液晶屏、投影机的高清画面拼接处理器，用户只要把多台具有HDMI输入接口的电视拼接在一起，通过我们的液晶拼接处理器，可以快捷的拼接成一个大屏幕显示画面。产品采用高清处理芯片，支持多种信号源输入模式，包括复合视频（DVD或摄像头信号）、电脑信号（VGA或DVI信号）、高清数字信号（HDMI或高分辨率DVI信号）IP流媒体摄像头等。对计算机视频信号，能兼容支持各种常见分辨率，并可实现自定义非常规分辨率。可输出DVI-I信号或双绞线数字信号，支持RGB（模拟）/DVI（数字）同时输出，部分型号还支持双DVI-I通道备份。

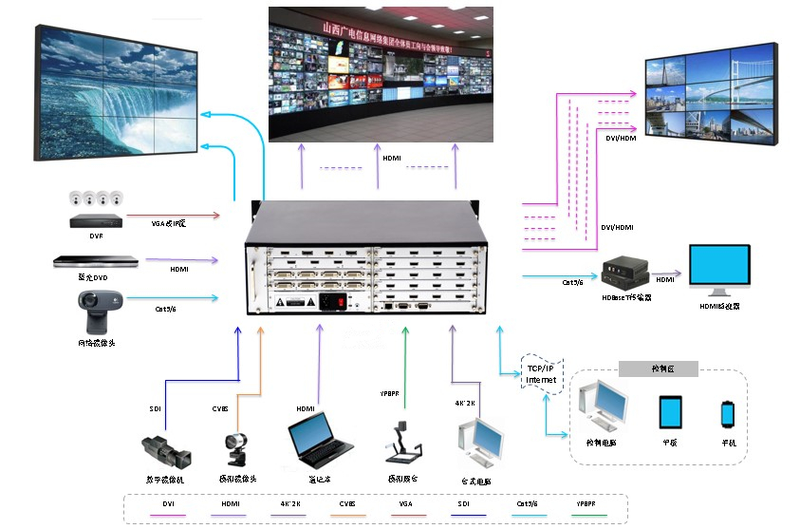

液晶处理器应用示意图
液晶拼接处理器功能介绍：

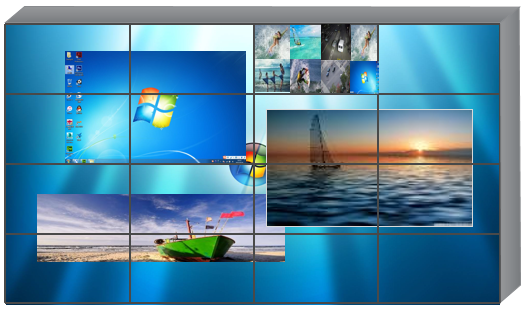

1.画外画平铺模式
多路或者部分信号以任意矩形显示格式全屏或非全屏显示，单屏可以打开8个窗口。

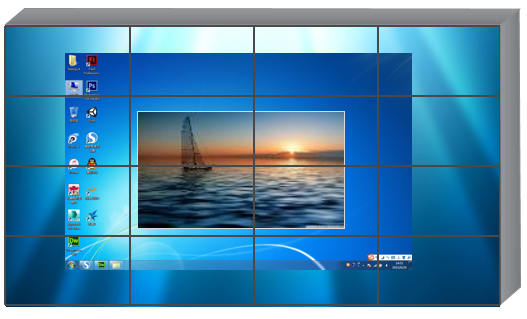

2.画中画模式
以某幅画面为背景，其他窗口信号采用开窗口平铺显示。

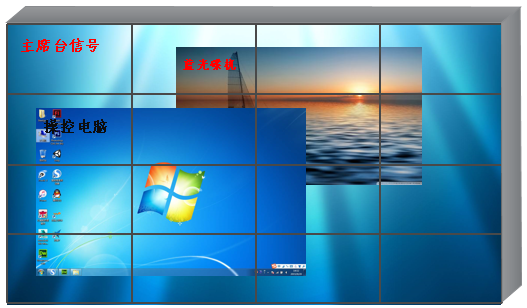

3.叠加模式
以某个通道画面为背景，其他通道的画面在显示时，窗口与窗口之间部分或者全部覆盖，被覆盖部分没有显示。
4.缩放和位移
窗口的大小和位置任意可调。

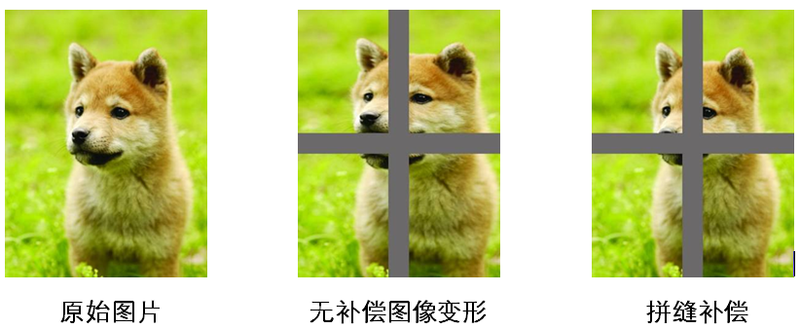

5.图像边缘屏蔽技术
传统的拼接技术，在遇到有边缘的显示器件(例如背投、平板电视、LCD/PDP或者DLP、CRT等有边框的显示器件组成的电视墙)时，分割后的画面再拼接显示时，相邻的两组显示器件间由于存在无法显像的边缘而分割，导致画面不自然变形。
通过精细化像素调整，对边缘信号进行自动扩展，把被显示器件因边缘覆盖的部分内容进行屏蔽，达到自然直观的显示效果，用户在调试时，只需要在控制软件中输入显示单元的尺寸和边缘的大致黑边宽度，该技术即会自动计算所需要屏蔽的范围进行遮盖。

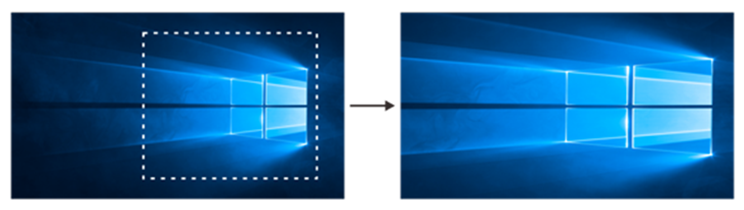

6.画面裁剪功能
抽取功能是截取显示画面的部分内容到大屏幕上，截取的内容位置任意设置
7.预监回显
具有监视功能，可以实现监视器满屏显示大屏幕内容，也可以在软件上可以预览输入的信号
8.多组屏管理
一台设备可实现对不同输出分辨率拼接屏的同时控制；同一分辨率的拼接屏组数不受限制；各组屏之间信号共享，方便用户管理，降低使用成本。

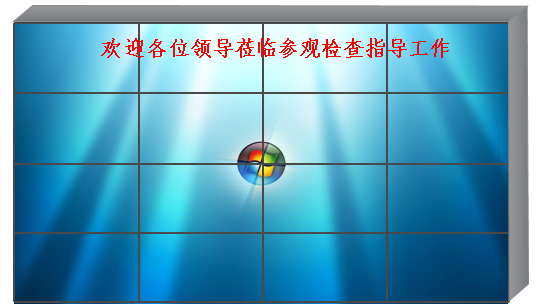

9.滚动字幕
可在拼接屏上显示滚动字幕，实现显示标语口号、消息发布等效果。支持自定义滚动字幕的字体、字体大小、字体颜色、字幕底色及滚动速度。
10.字符叠加
将文字或图片作为信号源的标识，以便在拼接屏上识别各个信号源，图标可设置为文字或图片，并可自定义设置文字字体、大小、颜色、背景颜色以及台标的缩放。

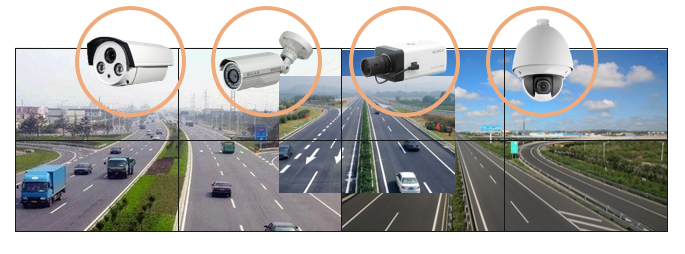

11. IP摄像头功能
支持网络视频的显示，支持标准RTSP协议传输方式，支持H.264及H.265编码格式，兼容海康 、大华、宇视、汉邦、英泰智、英飞拓、波利、翔飞、三星、索尼、科达、安讯士、博世、富尼泰达、美电贝尔等主流摄像机厂家设备。
12.大屏底图
可在拼接屏上整屏显示一幅图像作为底图，这样其他信号源并不能占满拼接屏的情况下仍有底图显示，达到更加美观的显示效果。
支持自定义导入本地图片作为拼接屏底图，无需外置底图机或者额外的板卡，简化系统及操作。
液晶拼接处理器产品特点：
液晶拼接处理器具有高清视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等图像处理功能于一身，具有强大的处理能力。处理器采用数字多总线并行和数字多总线数据路由交换的处理机制,能从根本上保证对所有输入信号源进行全实时处理和数据一致性，图像没有延迟，无离散化，不丢帧。
液晶拼接处理器采用的嵌入式纯硬件结构设计，可接受各种图像信号源输入，支持视频DVD信号、电脑信号、监控信号、高清机顶盒信号、高清播放机信号输入。江苏皓光液晶拼接处理器直接驱动液晶面板,并经分割、放大后能够实时无失真的在大屏幕上显示。处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简单便捷。经中内置图像拼接处理器处理后显示的画面无抖动,无拖时,无拖尾现象, 自然流畅,亮丽清晰,画质细腻，能够做到十五行十五列的液晶屏拼接。
液晶拼接处理器采用了画面补偿算法、插侦算法、分割算法、运动侦测、边缘平滑处理技术、杂波信号除以及抗干扰等处理技术，其视频亮色分离电路单元,逐行处理及帧频归一转化电路单元,数字信号降噪单元可将普通的隔行扫描视频信号采集变为逐行扫描的，江苏皓光液晶拼接处理器全面支持显示1080P全高清信号，包含高画质、高分辨率的高清电视、视频监控信号和计算机图像信号。

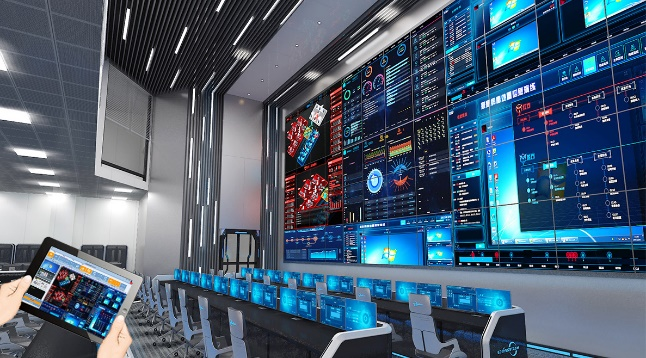

皓光液晶拼接器做为全新的大屏幕拼接方式，其大的特点是可以无限地拼接,广泛应用于政府,电力,水利,电信,公安,军队,武警,铁路,交通,矿业,能源,钢铁,企业等的监控中心,调度中心,指挥中心,会议室,展示厅大屏幕显示系统,等离子、液晶电视等大屏幕显示设备。
